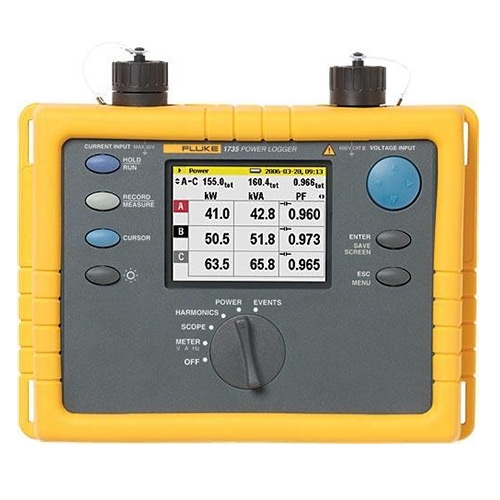

Трехфазный регистратор электроэнергии Fluke 1735
- Описание
- Доставка и оплата
- Возврат и обмен
- Для Юр. лиц
Fluke 1735 – это трехфазный регистратор параметров электрической энергии. Это надежный и простой в эксплуатации прибор, позволяющий измерить такие параметры электрической сети, как нагрузка - для изучения возможностей увеличения мощности потребителей, гармоники и изменения напряжения - регистрация "скачков" в сети приводящих либо к сбросу оборудования, либо к срабатыванию защитных устройств. Кроме того, регистратор Fluke 1735 дает возможность оценить степень соответствия качества потребляемой электрической энергии установленным нормативам, а, значит, и оценить эффективность мероприятий по улучшению этого показателя. Благодаря своим характеристикам регистратор может использоваться на большинстве предприятий с оборудованием, работающим от сети трехфазного тока.
Регистратор качества электроэнергии Fluke 1735 имеет широкий диапазон измерения среднеквадратичного значения напряжения при соединении звездой (57В - 480 В) и треугольником (100-830 В).
Измерения среднеквадратичных значения тока осуществляется в диапазоне 15 A/150 A/3000 A с гибкими зажимами и 1 А/10 А с токовыми зажимами. Диапазон измерения частоты составляет 45-54 Гц и 56-64 Гц. Измерение гармоник осуществляется вплоть до 50-й. Для определения погрешности при измерении мощности следует сложить отдельно ошибки для напряжения и тока в измеряемом диапазоне.
Другие характеристики Fluke 1735:
- наличие большого дисплея с разрешением 320х240 пикселей и возможностью изменения уровня подсветки и контрастности;
- интерфейс RS-232 SUB-D;
- возможность осуществления долговременных замеров энергии (до 45 дней) с сохранением данных на карту памяти объемом 4Гб;
- работу как от сети электрического тока частотой 50Гц или элементов питания (не менее 12ч без подсветки и 6ч с подсветкой);
- широкий диапазон температур, при которых возможна правильная работа прибора от -10°C до +50°C;
- небольшие габаритные размеры, составляющие 240 мм x 180 мм x 110 мм и вес;
- отличную защиту от попадания частичек пыли и воды (соответствует IP65).
Характеристики
| Общая информация | |
|---|---|
| Дисплей | Цветной графический трансмиссивный дисплей ¼ VGA 320 x 240 пикселов с дополнительной подсветкой и регулируемой контрастностью; цветное отображение текста и графики |
| Качество | Разработан и изготовлен согласно требованиям стандарта DIN ISO 9001 |
| Память | Карта памяти емкостью 4 МБ; 3, 5 МБ для записи результатов измерений |
| Интерфейс | Интерфейс: разъем RS-232 SUB-D; 115, 2 кбод, 8-разрядные данные, контроля четности нет, 1 стоповый разряд, интерфейс RS-232 поддерживает обновление прошивки (9-полюсный кабель-удлинитель) |
| Частота замеров | 10, 24 кГц |
| Частота сети | 50 Гц или 60 Гц по выбору пользователя, с автоматической синхронизацией |
| Питание | Аккумуляторная батарея NiMH и сетевой адаптер (15 - 20 В/0, 8 А) |
| Время работы от батареи | В обычных условиях > 12 часов без подсветки и > 6 с яркой подсветкой |
| Размеры | 240 мм x 180 мм x 110 мм |
| Вес | 1, 7 кг с батареей |
| Условия окружающей среды | |
| Диапазон температур нормальной работоспособности | От -10°C до +50°C |
| Диапазон температур хранения | От -20°C до +60°C |
| Диапазон рабочих температур | От 0°C до +40°C |
| Номинальная температура | 23 °C ± 2 °C |
| Примечание | При использовании Flexi Set необходимо установить проводник прямо напротив зажима Flexi Set-lock |
| Температурный коэффициент | ± 0, 1 % измеренного значения на 1°C отклонения от номинальной температуры |
| Исходная ошибка | ± (1% от измеренного значения + 10 разрядов) |
| Операционная ошибка | ± (2% от измеренного значения + 10 разрядов) |
| Климатический класс | C1 (IEC 654-1) для температур от -5 °C до +45 °C, относительной влажности от 5% до 95%, без конденсации |
| Корпус | Тип V0 из ударопрочного и стойкого к царапинам термопластика Cycoloy (невоспламеняемый) в резиновом защитном кожухе |
| Электромагнитная совместимость | |
| Излучение | IEC/EN 61326-1:1997 Класс B |
| Помехоустойчивость | IEC/EN 61326-1: 1997 |
| Безопасность | IEC 61010-1 600 В категория III, двойная или усиленная изоляция, степень загрязнения 2 |
| Защита | IP65; EN60529 (только для основного корпуса, без отсека для элементов питания) Среднеквадратичные значения измеряются с разрешением 20 мс. |
| Измерение среднеквадратичного значения напряжения в соединении звездой | |
| Диапазон измерения | До 50-й гармоники (< 50 % от номинального) |
| Разрешение | 0, 1 В |
| Измерение среднеквадратичного значения напряжения в соединении треугольником | |
| Измерение среднеквадратичного значения тока | |
| Диапазоны с набором гибких зажимов Flexi-Set I | 15 A/150 A/3000 A среднеквадратичное значение (для синусоиды) |
| Диапазоны с токовыми зажимами | 1 А/10 А |
| Диапазоны | 15 А |
| При использовании набора гибких зажимов Flexi-Set | |
| Ошибка измерения Flexi Set | ± (2% от измеренного значения + 10 разрядов) |
| С учетом влияния позиции | ± (3% от измеренного значения + 10 разрядов) |
| CF (типичное) | 2.83 |
| Измерение мощности (P – активная, S – кажущаяся, Q - реактивная, D – искажающая) | |
| Измерение энергии (кВтч, КВАч, кВАРч) | |
| PF (коэффициент мощности) | |
| Диапазон | От 0, 000 до 1, 000 |
| Точность | |
| Измерение частоты | |
| Гармоники | |
| Vm, Im, THDV, THDI (суммарные гармонические искажения напряжения и тока) | IEC 61000-4-7:2002 Класс B |
| Vm ≥ 3% Vn | ± 5% Vm |
| Vm < 3 % Vном | ±0, 15% Vном |
| Im ≥ 10 % Iном | ± 0 5% Iном |
| THDV | для THD < 3% ± 0, 15% при Vном для THD ≥ 3% ± 5% при Vном |
| THDI | для THD < 10% ± 0, 5% при Iном для THD ≥ 10% ± 5% при Iном |
| Vном | Номинальный диапазон по напряжению |
| Iном | Номинальный диапазон по току Vm и Im измеренные значения для гармоники m |
| Таблица регистрации событий |
