Фильтр сетевой помехоподавляющий ЛФС-10-1Ф

Фильтр сетевой ЛФС-10-1Ф предназначен для защиты радиоэлектронных устройств и средств вычислительной техники от утечки информации за счет наводок информативных сигналов в однофазных сетях электропитания с напряжением 220 В частоты 50 ± 0,5 Гц с максимальным рабочим током до 10 А, а также для защиты их от высокочастотных помех в диапазоне частот 0,1 — 1000 МГц. Фильтр применяется для обеспечения электромагнитной развязки по цепям электропитания радиоэлектронных устройств, средств вычислительной техники и электросетей промышленных и других объектов.

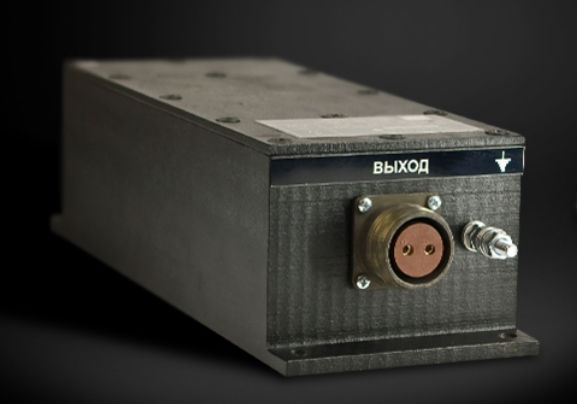

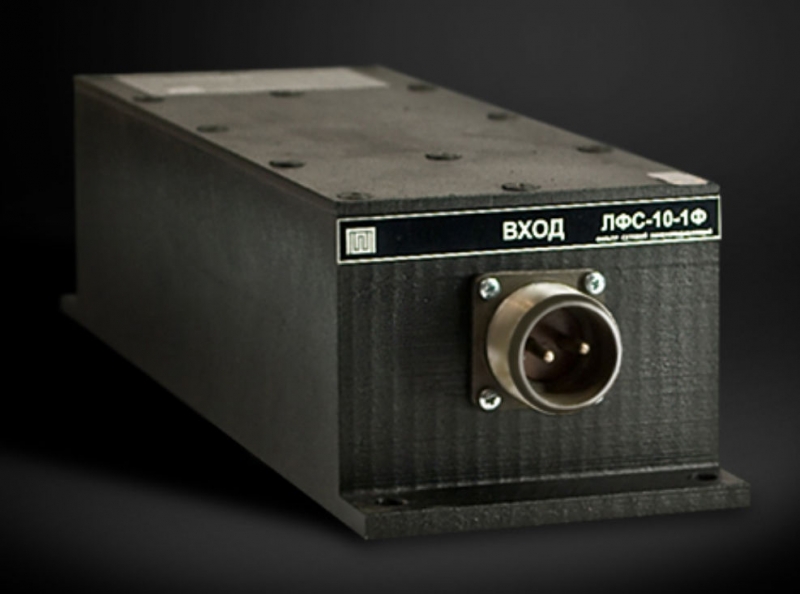

ЛФС-10-1Ф представляет собой высокочастотный фильтр, включаемый в сеть напряжением 220 В с частотой 50 Гц без соблюдения полярности. Для уменьшения связи между входом и выходом элементы фильтра размещены в трех экранированных отсеках, образованных стенками и шасси изделия. Конструктивно устройство выполнено в цельнолитом металлическом корпусе. Все элементы смонтированы в электростатическом экране.

Характеристики:

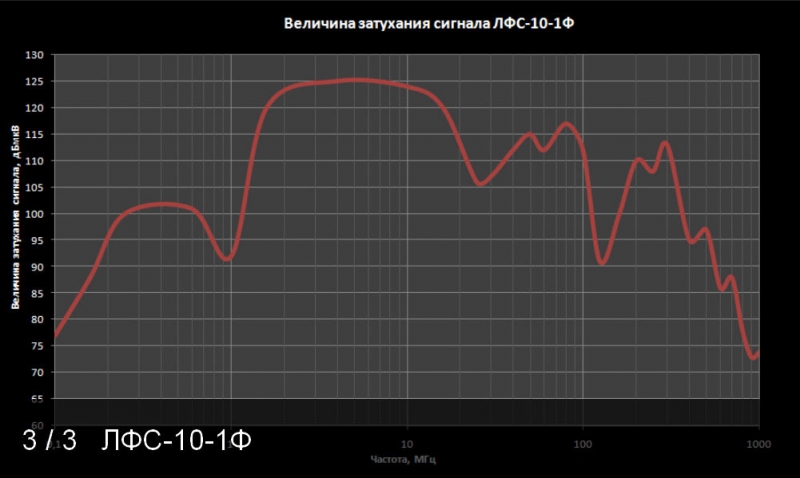

Величина вносимого затухания по напряжению в диапазоне частот 0,1 -1000 МГц: не менее 60 дБ

Сопротивление изоляции между токонесущими проводами в нормальных климатических условиях: не менее 200 МОм

Величина падения напряжения на частоте 50 Гц и максимальном рабочем токе 10 А: не более 1 В

Электрическое сопротивление между заземляющим зажимом и корпусом изделия: не более 0,1 Ом

Диапазон рабочих температур: от +5 до +40 С

Средний срок службы: не менее 10 лет

Габаритные размеры генераторного блока: 310x110x85 мм

Масса: не более 5 кг
