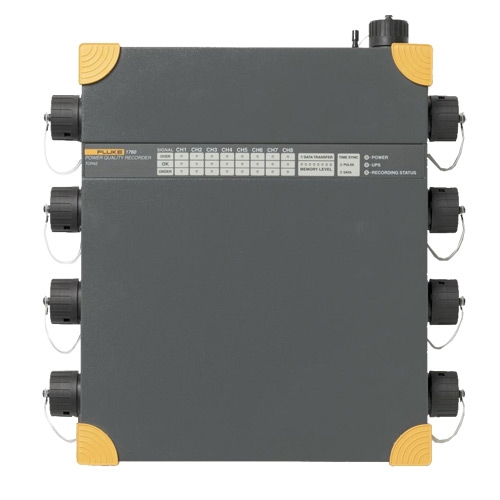

Fluke 1760 - регистратор качества электрической энергии предназначен для мониторинга параметров электрической сети и полностью соответствует классу А по стандарту IEC 61000-4-30. Большое количество измеряемых параметров позволяет провести качественный анализ характеристик и определить источник, приводящий к нежелательным отклонениям от нормы.

Fluke 1760 дает возможность зафиксировать большое количество параметров, в том числе:

  • напряжение;
  • силу тока;
  • все виды мощности, а также коэффициент мощности;
  • частоту;
  • дисбаланс;
  • до 50-й гармоники тока и напряжения, а также гармонические искажения;
  • мерцание;
  • характеристику управляющих сигналов сети.

Кроме того регистратор качества электроэнергии Fluke 1760 может работать в режиме цифрового осциллографа с регистрацией формы переходных процессов и различных, даже кратковременных событий а сети. Все данные записываются в прибор оснащенный 2Гб флеш-памятью. Надежность работы регистратора обеспечивается встроенным источником бесперебойного питания, гарантирующим автономную работу до 40 минут.

Важным достоинством Fluke 1760 является возможность синхронизации времени при помощи GPS-системы. Это дает возможность точно сопоставить события, зафиксированные различными приборами или произошедшие с различным оборудованием. Временная синхронизация позволяет избежать ошибок в трактовке причин отклонений в параметрах сети.

Простота настройки Fluke 1760 обеспечивается системой, позволяющей автоматически обнаружить все датчики и обеспечить их питание.


Характеристики


Статистическая оценка Статистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI
Список событийПровалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке. Список показывает точное время события, а также продолжительность и амплитуду. Сравнение событий по нескольким атрибутам позволяет выделить одно из них для последующего выявления причины неполадки. При срабатывании триггера можно сохранить среднеквадратичные величины, переходные и быстрые переходные процессы.
Непрерывная регистрацияFluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин: напряжение, ток, мощность (активная, реактивная, кажущейся), коэффициент мощности, потребляемая мощность в кВт/часах, мерцание, дисбаланс, частота, гармоники/промежуточные гармоники. Непрерывно, с агрегированием по времени в течение следующих интервалов: сутки, 10 мин., по выбору, например: 15 мин., 2 ч.
Регистрация параметров, задаваемых внешними сигналами
среднеквадратичное значениеВремя агрегирования регулируется в пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с (150/180 цикла). Расчет среднеквадратичных значений, гармоник и промежуточных гармоник выполняется синхронно с частотой сети. Базовое время агрегирования для гармоник и промежуточных гармоник составляет 200 мс
ОсциллографЧастота выборки составляет 10, 24 кГц для всех 8-и каналов
Быстрые переходные процессыЧастоту выборки можно выбрать в диапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходных процессов
Управляющие сигналы сетиФазы и провод N, напряжение и ток
Диалоговый режимПеременная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий.
Общие данные
Внутренняя ошибкаотносится к эталонным условиям и имеет срок гарантии два года
Система качестваразработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000
Условия окружающей среды
Диапазон эксплуатационных температурот 0 °C до +50 °C (от 32 °F до +122 °F)
Диапазон рабочих температурот -20 °C до +50 °C (от -4 °F до +122 °F)
Диапазон температур храненияот -20 °C до +60 °C (от -4 °F до +140 °F)
Эталонные температуры23 °C ± 2 K; 74 °F ± 2 K
Климатический классB2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F
Макс. эксплуатационная высота над уровнем моряне более 2000 м 600 В категория IV*, питание: 300 В категория III 5000 м: макс. 600 В категория III*, питание: 300 В категория II * в зависимости от датчика
Эталонные условия23 °C ± 2 K при влажности < 60 %; 74 °F ± 2 K при влажности < 60 % После нагревания прибора > 3 ч. Электропитание: от 100 до 250 В переменного тока
Окружающая температура23 °C ± 2 K; 74 °F ± 2 K
Сетевой адаптер
Частота сети50 Гц / 60 Гц
Сигналзаявленное входное напряжение Udin
Усреднениеинтервалы 10 мин.
Корпусизолированный корпус из прочного пластика
Электромагнитная совместимость
ИзлучениеКласс-A в соответствии с IEC/EN 61326-1
ПомехоустойчивостьIEC/EN 61326-1
ДиапазонПеременный ток: от 83 В до 264 В, от 45 до 65 Гц Постоянный ток: от 100 В до 375 В
БезопасностьIEC/EN 61010-1, 2-я редакция 300 В, кат. III
Потребление электроэнергииНе более 54 ВА
Аккумуляторы, блокNIMH: 7, 2 В; 2, 7 А ч При отключении электропитания от сети питание обеспечивается внутренним источником в течение 40 мин. После этого, или в случае разрядки аккумуляторов, Fluke 1760 отключается, а после восстановления питания продолжает измерение с последними настройками. Аккумулятор может быть заменен пользователем.
Дисплей
Индикатор питания• Непрерывное свечение: нормальное питание от сети. • Выключен: питание от внутреннего аккумулятора при отключении электропитания от сети.
Индикаторы канала3-цветные светодиоды на каждый канал для индикации: • состояния перегрузки • состояния пониженной нагрузки уровень сигнала в номинальном диапазоне
Память данныхФлэш-память на 2 ГБ в зависимости от модели
Модель памятиЛинейный
ИнтерфейсыEthernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232
Скорость двоичной передачи для RS 232от 9600 бод до 115 кбод
Размеры325 мм x 300 мм x 65 мм; 2, 8 x 11, 8 x 2, 6 дюйма (В x Ш x Г)
Весприбл. 4, 9 кг (10, 8 фунта) (без принадлежностей)
Гарантия2 года
Интервал калибровки1 год рекомендуется для класса A, для других - 2 года
Условия приема сигнала
Диапазон для систем 50 Гц50 Гц ± 15 % (от 42, 5 Гц до 57, 5 Гц)
Диапазон для систем 60 Гц60 Гц ± 15 % (от 51 Гц до 69 Гц)
Разрешение16 ppm
Частота дискретизации для частоты сети 50 Гц10, 24 кГц, Частота выборки синхронизирована с частотой сети.
Погрешность измерений частоты< 20 ppm
Погрешность внутренних часов< 1 с / сутки
Интервалы измерения
Минимальное и максимальное значенияПолупериод, например: среднеквадратичные значения за 10 мс при 50 Гц
Переходные процессыЧастота выборки от 100 кГц до 10 МГц на каждый канал
Гармоникив соответствии с IEC 61000-4-7:2002: 200 мс
Фликерв соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt)
Входные измерения
Число входов8 гальванически разделенных входов для измерения напряжения и тока.
Предохранительный датчикдо 600 В кат. IV в зависимости от датчика
Базовая безопасность300 В, кат. III
Номинальное напряжение (среднеквадр. значение)100 мВ
Диапазон (пиковое значение)280 мВ
Перегрузочная способность (среднеквадр. значение)1000 В, непрерывно
Скорость нарастания напряженияНе более 15 кВ / мкс
Входное сопротивление1 МОм
Входная емкость5 пФ
Входной фильтрВ каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора. Фильтры служат для защиты от перепадов напряжения и ограничения скорости нарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, в особенности напряжение шумов выше половины частоты выборки АЦП, уменьшая погрешность измерений в исключительно широком диапазоне амплитуд входных сигналов. Действительно также при предельных рабочих условиях, например, при переходных напряжениях на выходе преобразователей.
Погрешности
Погрешности в эталонных условиях
Погрешность с учетом ошибки датчиков напряжения в соответствии с IEC 61000-4-30 Класс-A. Все датчики напряжения работают при постоянном напряжении и при частотах до 5 кГц
С сенсором 1000 В0, 1% при Udin = 480 В и 600 В (P-N)
Сенсор 600 В0, 1% при Udin = 230 В (P-N)
Внутренняя погрешность для гармоникКласс I в соответствии с EN 61000-4-7:2002
Температурный дрейфИзменение коэффициента усиления от температуры: < 0, 005 %/K
ИзносИзменение коэффициента усиления от срока службы: < 0, 04 %/год
Подавление синфазного сигнала > 100 дБ при 50 Гц
ШумНапряжение шумов при короткозамкнутом входе: < 40 мкВ
Постоянный ток± (0, 2% от показаний прибора + 0, 1% датчика)
