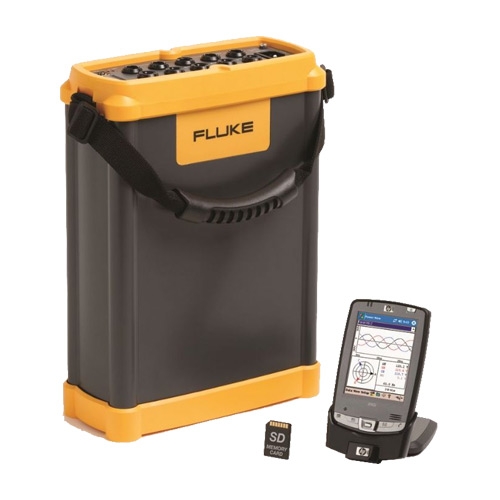

Fluke 1750 - регистратор качества электрической энергии, предназначенный для специалистов, в задачи которых входит осуществление тщательного анализа параметров электросети с разработкой и выдачей рекомендаций по улучшению работы всей сети и ее отдельных элементов. Важным достоинством Fluke 1750 является возможность управления на расстоянии при помощи обычного ноутбука или стационарного компьютера по LAN-интерфейсу или по Bluetooth с помощью КПК, который поставляется вместе с прибором. Это дает возможность установки регистратора даже в труднодоступных местах, подобраться к которым во время работы оборудования невозможно.

Регистратор качества электроэнергии Fluke 1750 работает с сетями постоянного и переменного тока в диапазоне до 1000В и 5000А. Кроме того, с его помощью выявить кратковременные скачки напряжения до 8000В. Измерения осуществляются по 5 каналам (3 фазы, заземление и нейтраль). Из измеряемых параметров, кроме перечисленных, можно выделить:

  • коэффициент реактивной мощности;
  • коэффициенты искажения;
  • продолжительность скачков напряжения;
  • доза фликера;
  • смещение частоты от требуемого значения;
  • оэффициент гармоники до 50-й включительно;
  • коэффициент несимметричности.

Кроме этого Fluke 1750 позволяет зафиксировать форму кривой переходных процессов в сети. Запись данных осуществляется во внутреннюю память (2Гб) прибора, куда заносятся определенные оператором данные. Длительность мониторинга - до 31 дня.

Регистратор Fluke 1750 очень прост и удобнер в эксплуатации и конфигурируется при помощи карманного компьютера, на котором также в режиме реального времени отображаются измеряемые данные. Для обеспечения высокого качества анализа и составления аналитических отчетов вместе с прибором поставляется специально программное обеспечение Fluke Power View и Fluke Power Analyze. Удобная транспортировка регистратора обеспечивается при помощи надежного кейса.

По пыле и влагозащищенности устройство соответствует степени IP30 по стандарту EN 60529. Питание Fluke 1750 осуществляется от сети с напряжением 100-240В и частотой 47-63Гц. Присутствует возможность работы от встроенного источника питания до 1 часа.


Характеристики


Стандарты измерения качества электропитания СоответствиеIEC 61000-2-4:2002 Класс 1, IEC 61000-4-30, IEEE519, IEEE1159, IEEE1459, IEC 61557-12:2008 и EN50160
Часы/календарьВисокосные годы, 24-часовые часы
Объем внутренней памяти данныхНе менее 2 ГБ
Максимальная продолжительность записиНе менее 31 дня
Контроль времени записиАвтоматический
Максимальное число событийОграничено только объемом внутренней памяти
Электропитание100 - 240 В (эффективное значение)± 10 %, 47-63 Гц, 40 Вт
Время работы при перебоях (работа от внутреннего ИБП)5 минут на каждый обрыв, 60 минут всего без перезарядки
Размеры215 x 310 x 35 мм (8, 5 x 12, 2 x 3, 5 дюйма)
Масса6, 3 кг (14 фунтов)
Характеристики ввода
Типы измеренийОднофазное с нулевым проводом, Однофазное с изолированным заземлением без нулевого провода, Однофазное с фазорасщеплением, Трехфазное типа "звезда", Трехфазное типа "треугольник", Трехфазное с изолированным заземлением, Трехфазное типа "High Leg", Трехфазное без одного плеча, 2- элементное типа "треугольник", 2 ½ -элементное типа "звезда"
Входные каналыНапряжение: 5 каналов; Перем./пост.ток: 5 каналов
Каналы напряженияВходное сопротивление: 2 МОм Входная емкость: <20 пФ
Каналы токаАвтоопределение датчиков Доступные типы: токовые зажимы, Flexi-CT
Метод измеренияСогласно IEC 61000-4-15:2003: 10 мин (кратковременные), 2 ч (долговременные)
Синхронизация и дискретизация
Источник ФАПЧ-синхронизацииФАПЧ синхронизируется с напряжением A-N/L1-N для подключения типа звезда, и с напряжением A-B/L1-L2 для подключения типа треугольник. Все перечисленные типы можно охарактеризовать как звезда или треугольник
Диапазон ФАПЧот 42, 5 до 69 Гц
Частота дискретизацииНапряжение и ток: 256 точек на период Промежуточные гармоники согласно IEC61000-4-7: 2560 точек / 10 периодов (50 Гц), 3072 точки/12 циклов (60 Гц) Выбросы напряжения: 5 МГц
Разрешение при аналого-цифровом преобразованииНапряжение и ток: 24 бита Выбросы напряжения: 14 бит
Измерение напряжения и тока
Диапазон измеряемого напряженияПерем.ток: 1000 В эфф. значение ± Превышение предела измерения 10 % Пост.ток: ± 1000 В + превышение предела измерения 10 %
Пик-фактор по напряжениюне выше 3
Входное сопротивление при измерении напряжения2 МОмΩ
Диапазон измерения токаЗависит от используемого датчика тока
Пик-фактор по токуНе выше 4
Входные характеристики по току2 В (эффективное значение) = полный диапазон, входной импеданс 1 МОмΩ для ферритовых трансформаторов тока, низкий импеданс для трансформаторов тока Flexi-CT
Точность измерения напряжения и тока
Действующее значение напряжения
Тип измеренияИстинное среднеквадратичное (расчет по одному периоду путем наложения полупериодов) (напряжение между проводами замеряется для проводов 3ф3п, а фазное напряжение для проводов 3ф4п)
Погрешность измеренияНапряжение / Ток: с 1-й по 20-ю гармоники: ± 0, 5 % показания прибора ± 0, 2 % предела измерения с 21-1 по 50-ю: ± 1 % показания прибора ± 0, 3 % предела измерения (для тока и мощности необходимо учесть погрешность датчика тока)
Действующее значение тока
Погрешность измерения токаФерромагнитные клещи ±(0, 1 % предела измерения + 0, 2 % измеренного значения + погрешность датчика тока), в пределах от 5 % до 100 % диапазона датчика тока Гибкие датчики тока ±(0, 1 % предела измерения + 0, 5 % измеренного значения + погрешность датчика тока), в пределах от 5 % до 100 % диапазона датчика тока
Выбросы напряжения (Импульс)
Предел измерения8000 В (пик)
Разрешение200 нс
Измерения провалов и отклонений
Отклонение напряжения (действ. значение)
Выводимые данныеАмплитуда и продолжительность провала или обрыва
Провал напряжения (среднеквадратичное значение) Тип измеренияИстинное среднеквадратичное (расчет по одному периоду путем наложения полупериодов) (напряжение между проводами замеряется для проводов 3ф3п, а фазное напряжение для проводов 3ф4п)
Обрыв напряжения Тип измеренияТот же что и для провала напряжения
Измерение мощности и коэффициента мощности
При наличии искажений для наилучших показателей рассчитывается по IEEE1459 Тип измеренияНепрерывный подсчет среднеквадратичного (действующего) значения: по каждому периоду и по каждым 10 или 12 периодам для 50 и 60 Гц соответственно, согласно стандартам.
Частота
Пределы измеренияОт -1, 000 (опережение) до 0, 000 до +1, 000 (запаздывание)
Источник измеренияТот же что и источник синхронизации ФАПЧ
Реактивная мощность
Фактор мощности
Коэффициент реактивной мощности
Дисбаланс напряжений и чередование фаз
Ангармонизм напряжения и тока
Окно анализаПрямоугольное
Порядок анализаС 0, 5-й по 49, 5-ю
Промежуточные гармоники для напряжения и тока
Пульсации напряжения (фликер-шум)
Характеристики внешнего интерфейса
Интерфейс локальной сети
РазъемRJ-45
Скорость и тип10/100 Base-T, авто-MDIX (интерфейс, зависящий от среды)
Протокол связиBluetooth SPP
Интерфейс беспроводного контроллера
Подключениебеспроводное (радио, 2, 4 ГГц)
Скоростьдо 700 кбит/с
Правила техники безопасности и защиты окружающей среды
Условия эксплуатацииВ помещении или под навесом вне помещения, на высотах до 2000 м
Температура и влажность при храненииот -20 °C до 50 °C, влажность не более 80 % без конденсации
Рабочие температура и влажностьот 0 °C до 40 °C, влажность не более 80 % без конденсации
Высота над уровнем моря2000 м (6562 футов)
Максимальное номинальное рабочее напряжение
Клеммы для измерения напряжения1100 В действ. Напряжение
Предельное напряжение5550 В (действ. значение) в течение 1 минуты, между входными клеммами напряжения, входными клеммами напряжения и датчиками тока, входными клеммами напряжения и корпусом (50/60 Гц, 1 мА, в направлении тока)
Защита корпусаIP30 (согласно EN 60529)
Соответствие стандартам
EMCIEC 61326-1:2006 Класс A IEC 61000-3-2:2005, 3я редакция IEC 61000-3-3:2005, Редакция 1.2 AS/NZS 4268:2008 (только модуль BT) ETSI EN300328 (V1.7.1:2006)
БезопасностьIEC 61010-1:2001 Категория защиты от перенапряжения 1000 В CAT III, 600 В CAT IV EN/IEC 61010-032:2002 Класс загрязнения 2
