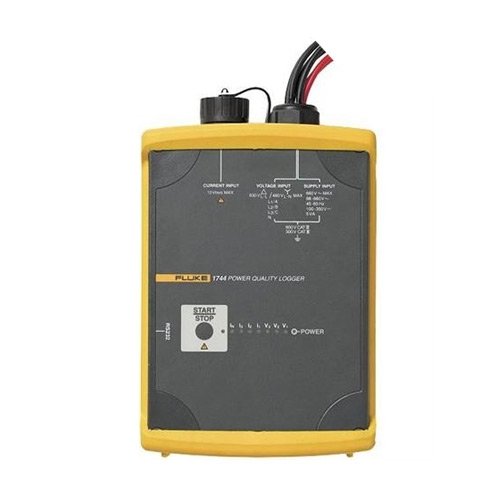

Трехфазный регистратор электроэнергии Fluke 1744

Трехфазный регистратор электроэнергии Fluke 1744
Ваш регион:
Не определен
Не определенНе определен
Почта России 1 класс (предоплата): 7-25 дней
Цена 397250р.
Купить в 1 клик
  • Описание
  • Доставка и оплата
  • Возврат и обмен
  • Для Юр. лиц

Fluke 1744 - это устройство для регистрации качества электрической энергии, простой в эксплуатации, надежный и функциональный прибор, предназначенный для специалистов-электриков, работающих с сетями трехфазного тока. Благодаря своей функциональности регистратор может использоваться не только для анализа качества работы электрической цепи, но и для поиска неисправностей, а также для разработки мероприятий по снижению потерь электроэнергии.

Регистратор качества электроэнергии Fluke 1744 может фиксировать до 500 параметров одновременно, причем измерения могут осуществляться как разово, так и в режиме мониторинга. Длительность непрерывной работы может составлять до 85 дней. После этого данные за весь период могут быть переданы на ПК и подвергнуты анализу при помощи входящего в комплект поставки программного обеспечения PQ LOG.

Среди измеряемых Fluke 1744 параметров:

  • напряжение;
  • сила тока;
  • активная и реактивная мощности;
  • различные коэффициент мощности;
  • мерцание;
  • энергия;
  • армоники, как тока, так и напряжения, а также промежуточные гармоники;
  • дисбаланс;
  • частота тока;
  • управляющие сигналы электрической сети.

Прибор может быть приведен в рабочее состояние всего одной кнопкой и его настройка не сложна. Устройство самостоятельно находит источник питания и подает напряжение на токовый зонд. Регистратор довольно прочен и может выдерживать значительные нагрузки, возникающие при работе в полевых условиях или в производственных цехах. Для обеспечения дополнительной надежности регистратор имеет IP65 согласно стандарту EN 60529. Благодаря этому попадание внутрь устройства влаги и пыли практически исключено даже в самых неблагоприятных условиях (в пыльной степи или под дождем).

Кроме перечисленных компонентов в комплект поставки входят:

  • непосредственно регистратор;
  • 4 щупа, оснащенных двухметровыми кабелями;
  • интерфейсные кабеля (RS 232);
  • адаптер RS 232-US;
  • сумка для транспортировки регистратора и всех приспособлений;
  • зажимы "дельфин" (4 шт);
  • диагностические выводы;
  • инструкция по эксплуатации;
  • комплект цветовой локализации.

Характеристики


Исходная погрешностьОтносится к эталонным условиям и имеет срок гарантии два года
Гарантия2 года
Интервал перекалибровкирекомендуемый срок - 2 года
Эталонные условия23 °C ± 2 K; 74 °F ± 2 K, Vm=230 В ± 10%, 50 Гц ± 0, 1 Гц или 60 Гц ± 0, 1 Гц
Чередование фазL1, L2, L3
Длина интервала1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут
Разъем Wye(L1, L2, L3 относительно N)
Сетевой адаптер
Условия окружающей среды
Диапазон рабочих температурот -10 °C до 55°C; от 14 °F до 131°F
Диапазон эксплуатационных температурот 0 °C до 35°C; от 32 °F до 95°F
Диапазон температур храненияот -20 °C до 60°C; от 4 °F до 140°F
Диапазон эталонных температур23 °C ± 2 K; 74 °F ± 2 K
Относительная влажностьКласс C2 согласно IEC 60654-1
Корпуснадежные, полностью изолированные корпус и принадлежности
Тип защитыIP65 в соответствии с EN 60529
БезопасностьIEC/EN 61010-1, 600 В -кат. III, 300 В - кат. IV, степень загрязнения окружающей среды - 2, двойная изоляция
Тип напряжения тестирования5, 2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с
Электромагнитная совместимость
ИзлучениеIEC/EN 61326-1, EN55022
ПомехоустойчивостьIEC/EN 61326-1
Измерение напряжения и тока
Входное напряжение
Входной диапазон VI P-Nне более 480 В переменного тока
Входной диапазон VI P-Pне более 830 В переменного тока
Макс. напряжение перегрузки1, 2 ВI
Выбор входного диапазонПрограммирование задания
РазъемыP-P или P-N, одно- или трехфазное
Номинальное напряжение VN<= 999 кВ с силовыми трансформаторами и коэффициентом трансформации
Входное сопротивлениеПрибл. 8, 2 кОм
Внутренняя ошибка< 2 % от II
Трансформатор напряженияКоэффициент: <999 кВ /ВI
Выбор нормыПрограммирование задания
Токовый вход с гибкими проводниками
Входные диапазоны II L1 или A, L2 или B, L3 или C, N0, 5 В номинальное (для II) 1, 4 Vпик
Диапазон измерения0, 75 А … 3000 А перем. Тока
Воздействие расположенияНе более ± 2 % измеряемой величины – при длине проводника до измерит. головки > 30 мм
Влияние поля рассеяния< ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм
Температурный коэффициент< 0, 05 % / K
Текущий трансформаторКоэффициент сопр.<= 999 кА / II
Выбор диапазонаПрограммирование задания
Связь3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем
Входной ток для зажима
Внутренняя погрешность< 0, 3 % от II
Макс. Перегрузка10 В перем. Тока
Системы электропитанияТреугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой
Регистратор
Функциональный диапазонот 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T
Потребление электроэнергии5 Вт
Продолжительность работы от источника бесперебойного питания3 с конденсаторный
Плавкий предохранительисточник питания можно заменить только в центре техобслуживания. Источник питания можно соединить параллельно к входным изм. зажимам (до 660 В)
Экран, индикаторыСветодиодные индикаторы состояния и уровней напряжения
Память(Флэш-память-EPROM объемом 8 МБ)
ИнтервалыФункция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин. Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин
Таблица регистрации событий> 13000
Модель памятилинейная, циклическая
ИнтерфейсИнтерфейс: RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь
Размеры170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма)
Весприбл. 2 кг
Измерение
Преобразователь температуры A/D16 бит, частота выборки: 10, 24 кГц
Фильтр НЧ фильтрацииFIR-фильтр, fc =4, 9 кГц
Частота, чувствительностьПогрешность < 1 % от Vm в диапазоне от 40 Гц до 2500 Гц
Усредненное время для мин/макс значений½, 1 период сетевой частоты, 200 мс, 1, 3, 5 с
Временная осьРазрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K
