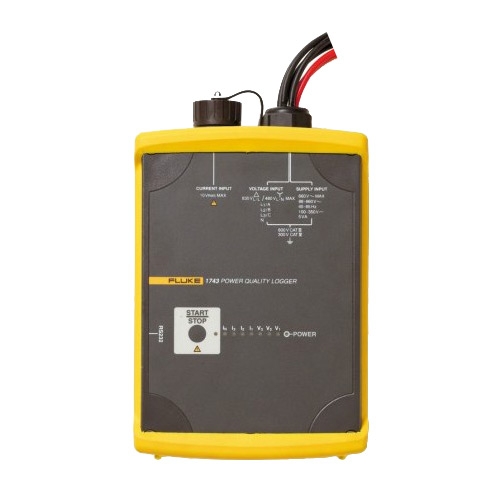

Fluke 1743 – это компактный регистратор качества электрической энергии прибор. Устройство идеально подходит для инженеров-электриков, которые по роду своей деятельности регулярно сталкиваются с необходимостью:

  • исследования качества электропитания и проверки его соответствия параметрам. установленным в нормативах;
  • осуществления анализа возникающих в сети искажений и разработкой мероприятий по их устранению;
  • проведения исследований на предмет определения возможности увеличения нагрузки на электросистему.

Кроме того, прибор станет прекрасным инструментом в повседневной работе электрика, ведь Fluke 1743 регистрирует большое количество параметров, в том числе напряжение, силу тока, мощность, включая полную и реактивную, энергию, мерцание, коэффициенты мощности и гармонических искажений, изменения ("скачки") напряжения.

Fluke 1743 одновременно может фиксировать сотни параметров, как в разовом, так и в долгосрочном режиме (до 85 дней) с сохранением данных. Для последующего анализа информации и анализа качества электроэнергии производителями разработано специальное программное обеспечение PQ Log, входящее в комплект поставки.

Регистратор качества электроэнергии очень прост в эксплуатации, его установка не требует особых усилий. Для начала работы достаточно включить Fluke 1743, после чего он самостоятельно подает электропитание на токовый зонд. Все данные отображаются на светодиодном экране. Устройство прекрасно подходит для эксплуатации в полевых условиях и на производствах с высокой влажностью и запыленностью. Прибор имеет пыле- и влагонепроницаемое исполнение, соответствующее IP65 по стандарту EN 60529. Иначе говоря, Fluke 1743 не пропускает воду даже при прямом ее попадании на корпус. Сам корпус изготовлен из надежного пластика и способен выдерживать значительные удары. Диапазон рабочих температур прибора лежит в пределах 0-35°C, что не позволяет применять его в горячих цехах или вне помещения в зимнее время года.

Конструкция устройства обеспечивает повышенную точность регистрации, соответствующую классу А согласно стандарта IEC61000-4-30.


Характеристики


Исходная погрешностьОтносится к эталонным условиям и имеет срок гарантии два года
Гарантия2 года
Интервал перекалибровкирекомендуемый срок - 2 года
Эталонные условия23 °C ± 2 K; 74 °F ± 2 K, Vm=230 В ± 10%, 50 Гц ± 0, 1 Гц или 60 Гц ± 0, 1 Гц
Чередование фазL1, L2, L3
Длина интервала1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут
Разъем Wye(L1, L2, L3 относительно N)
Сетевой адаптер
Условия окружающей среды
Диапазон рабочих температурот -10 °C до 55°C; от 14 °F до 131°F
Диапазон эксплуатационных температурот 0 °C до 35°C; от 32 °F до 95°F
Диапазон температур храненияот -20 °C до 60°C; от 4 °F до 140°F
Диапазон эталонных температур23 °C ± 2 K; 74 °F ± 2 K
Относительная влажностьКласс C2 согласно IEC 60654-1
Корпуснадежные, полностью изолированные корпус и принадлежности
Тип защитыIP65 в соответствии с EN 60529
БезопасностьIEC/EN 61010-1, 600 В -кат. III, 300 В - кат. IV, степень загрязнения окружающей среды - 2, двойная изоляция
Тип напряжения тестирования5, 2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с
Электромагнитная совместимость
ИзлучениеIEC/EN 61326-1, EN55022
ПомехоустойчивостьIEC/EN 61326-1
Измерение напряжения и тока
Входное напряжение
Входной диапазон VI P-Nне более 480 В переменного тока
Входной диапазон VI P-Pне более 830 В переменного тока
Макс. напряжение перегрузки1, 2 ВI
Выбор входного диапазонПрограммирование задания
РазъемыP-P или P-N, одно- или трехфазное
Номинальное напряжение VN<= 999 кВ с силовыми трансформаторами и коэффициентом трансформации
Входное сопротивлениеПрибл. 8, 2 кОм
Внутренняя ошибка< 2 % от II
Трансформатор напряженияКоэффициент: <999 кВ /ВI
Выбор нормыПрограммирование задания
Токовый вход с гибкими проводниками
Входные диапазоны II L1 или A, L2 или B, L3 или C, N0, 5 В номинальное (для II) 1, 4 Vпик
Диапазон измерения0, 75 А … 3000 А перем. Тока
Воздействие расположенияНе более ± 2 % измеряемой величины – при длине проводника до измерит. головки > 30 мм
Влияние поля рассеяния< ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм
Температурный коэффициент< 0, 05 % / K
Текущий трансформаторКоэффициент сопр.<= 999 кА / II
Выбор диапазонаПрограммирование задания
Связь3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем
Входной ток для зажима
Внутренняя погрешность< 0, 3 % от II
Макс. Перегрузка10 В перем. Тока
Системы электропитанияТреугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой
Регистратор
Функциональный диапазонот 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T
Потребление электроэнергии5 Вт
Продолжительность работы от источника бесперебойного питания3 с конденсаторный
Плавкий предохранительисточник питания можно заменить только в центре техобслуживания. Источник питания можно соединить параллельно к входным изм. зажимам (до 660 В)
Экран, индикаторыСветодиодные индикаторы состояния и уровней напряжения
Память(Флэш-память-EPROM объемом 8 МБ)
ИнтервалыФункция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин. Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин
Таблица регистрации событий> 13000
Модель памятилинейная, циклическая
ИнтерфейсИнтерфейс: RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь
Размеры170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма)
Весприбл. 2 кг
Измерение
Преобразователь температуры A/D16 бит, частота выборки: 10, 24 кГц
Фильтр НЧ фильтрацииFIR-фильтр, fc =4, 9 кГц
Частота, чувствительностьПогрешность < 1 % от Vm в диапазоне от 40 Гц до 2500 Гц
Усредненное время для мин/макс значений½, 1 период сетевой частоты, 200 мс, 1, 3, 5 с.
Временная осьРазрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K
