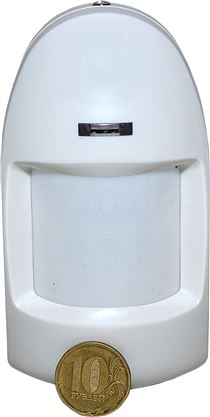

Датчик движения Orion EL-55

Беспроводный датчик движения Orion EL-55 используется для охраны дома, дачи, магазина, офиса, библиотеки, склада и т.д.

Назначение:

Позволяет обнаруживать движения человека в контролируемой зоне на дистанции 14 метров.

Датчик движения Orion EL-55 предназначен для расширения систем сигнализаций и может применяться в любых помещениях.

Принцип работы датчика основан на PIR датчике. Данный датчик движения может работать в составе большинства охранных сигнализации.

Установка:

1. Откройте датчик, сняв переднюю крышку.
2. Снимите плату датчика. Для этого поверните пластмассовый фиксатор платы и выньте его.
3. Замечание: Не прикасайтесь к лицевой части PIR элемента.
4. Проделайте отверстие под провод в нужном Вам месте корпуса датчика.
5. Подведите кабель через отверстие.
6. Заблокируйте отверстие для кабеля поролоновой подушечкой, поставляемой в комплекте с датчиком.
7. Выберите место установки и закрепите основание на стене.
8. Подсоедините кабель к клеммам.

Параметры:

Дальность детектирования движения: 14 метров

Тип установки: Крепление на стену

Высота инсталляции: От 1,7 м до 2,5 м (рекомендуемая 2,2 м)

Напряжение Питания: 9 - 16 В

Ток потребления: В дежурном режиме: 15 мА / 12 В

В режиме тревоги: 17 мА @ 16 В

Счетчик импульсов: 1, 2 или 3; установка при помощи перемычки

PIR: Двойной PIR элемент

RFI защита: 30 В/м до 1 ГГц

Диапазон рабочих температур: -10°С~ +60°С

Размер: 114 мм х 60 мм х 50 мм
